Leading DC Programmable power density 1.7kW, 2.7kw, 3.4kW, 5kW In 1U package |
|
Light weight <7.5 Kg |
|
Wide Range of popular worldwide AC inputs, 3ø (208VAC, 400VAC & 480VAC) |
|
Output Voltage up to 600V, Current up to 500A |
|
Built-in LAN (  1.5), USB, RS-232/RS-485 Interface |
|
Last-Setting Memory |
|
Auto-Re-Start / Safe-Start: user selectable |
|
High Resolution 16 bit ADCs & DACs |
|
Arbitrary waveform profiles and output sequencing |
|
Store up to 100 steps into four internal memory cells |
|
High-speed Programming |
|
Constant Voltage/Constant Current/Constant Power operation modes |
|
Voltage & Current Slew Rate Control |
|
Internal Resistance programming |
|
Local / Remote Sensing - software controlled |
|
Fan speed profile controlled by ambient temperature and load |
|
IBuilt-in Isolated Analog Programming and Monitoring |
|
Auto paralleling Scalable Master-Slave Operation up to four identical units |
|
Certified LabWindows™/CVI, LabVIEW™, and IVI Drivers |
|
19" Rack Mount capability for ATE and OEM applications |
|
Worldwide Safety Agency Approvals; CE marked for LVD, emc and RoHS compliance |
|
 |
|
|
| |
|
Açıklama |

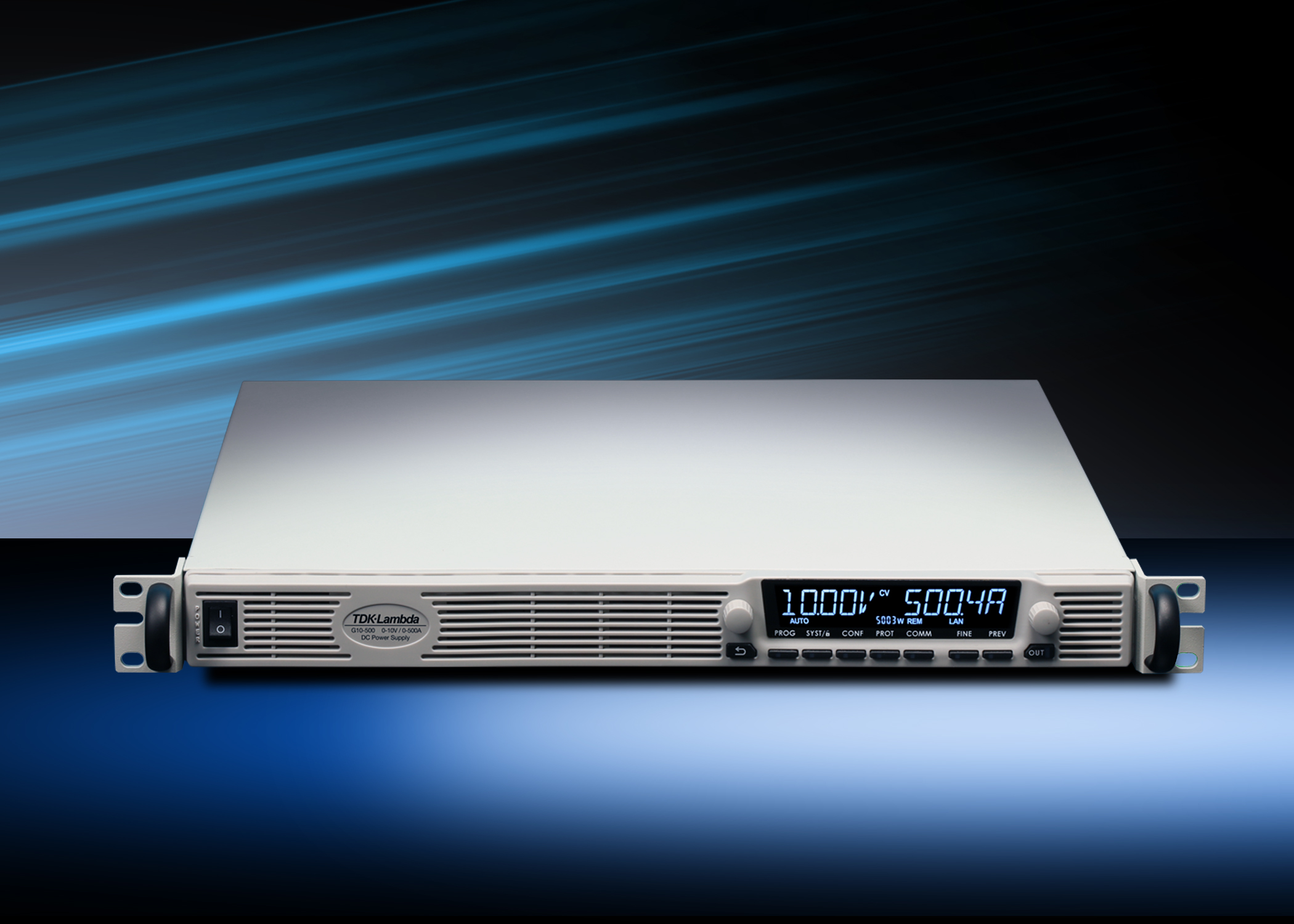

Yeni beş yıl garantili GENESYS + ™ 5kW 1U programlanabilir güç kaynağı serisi, 1U rack boyutunda olup mevcut olan
en yüksek güç yoğunluğu ve en düşük ağırlıkla (<7.5kg) 5200W'a kadar güç değerleri sağlayabilir.
Sabit voltaj, sabit akım ve sabit güç çalışması ile 600V'a kadar gerilim ve 150A'e kadar çıkış akımı sunar. Gerilim ve akım dönüş hızının kontrolü, isteğe bağlı dalga formu üretimi ve depolanması, dahili direnç simülasyonu ve ekran parlaklık kontrolü standart özelliklerdir.
Çoklu uzaktan progralma yöntemleri olarak LAN, USB, RS232 / RS485 ve izole analog arayüzler standart olarak mevcuttur. Arayüz seçenekleri IEEE488, Modbus-TCP, EtherCAT ve daha fazlasını içerecektir. .
Benzersiz, kolay otomatik yapılandırmalı master / slave paralelleme sistemi ile 20KW'a kadar güç elde edilebilir.
Üniteler, tek fazlı 170-265Vac, üç fazlı 170-265Vac, 342-460Vac veya 342-528Vac girişli olarak sipariş edilebilir. |
|
| |
|
|
Teknik Broşür, Manuel ve Dosyalar |
|
Benzer Ürünler |
|
|
| |
|
| |
|
|
Ürün Listesi 1700W |
Model Adı |
Çıkış Gücü |
Çıkış Gerilimi
|
Çıkış Akımı |
Construction |
Data Sheet |
|
G10-170 |
1700W |
0 - 10V
|
0 - 170A
|
1U Rack |
|
G20-85 |
1700W |
0 - 20V |
0 - 85A |
1U Rack |
|
G30-56 |
1680W |
0 - 30V |
0 - 56A |
1U Rack |
|
G40-42 |
1680W |
0 - 40V |
0 - 42A |
1U Rack |
|
G60-28 |
1680W |
0 - 60V |
0 - 28A |
1U Rack |
|
G80-21 |
1680W |
0 - 80V |
0 - 21A |
1U Rack |
|
G100-17 |
1700W |
0 - 100V |
0 - 17A |
1U Rack |
|
G150-11.2 |
1680W |
0 - 150V |
0 - 11.A |
1U Rack |
|
G300-5.6 |
1680W |
0 - 300V |
0 - 5.6A |
1U Rack |
|
G600-2.8 |
1680W |
0 - 600V |
0 - 2.8A |
1U Rack |
|
|
|
|
| |
|
Ürün Listesi 2700W |
Model Adı |
Çıkış Gücü |
Çıkış Gerilimi
|
Çıkış Akımı |
Construction |
Data Sheet |
|
G10-265 |
2650W |
0 - 10V
|
0 - 265A
|
1U Rack |
|
G20-135 |
2700W |
0 - 20V |
0 - 135A |
1U Rack |
|
G30-90 |
2700W |
0 - 30V |
0 - 90A |
1U Rack |
|
G40-68 |
2720W |
0 - 40V |
0 - 68A |
1U Rack |
|
G60-45 |
2700W |
0 - 60V
|
0 - 45A
|
1U Rack |
|
G80-34 |
2720W |
0 - 80V
|
0 - 34A
|
1U Rack |
|
G100-27 |
2700W |
0 - 100V |
0 - 27A |
1U Rack |
|
G150-18 |
2700W |
0 - 150V
|
0 - 18A
|
1U Rack |
|
G300-9 |
2700W |
0 - 300V |
0 - 9A |
1U Rack |
|
G600-4.5 |
2700W |
0 - 600V |
0 - 4.5A
|
1U Rack |
|
|
|
| |
|
Ürün Listesi 3400W |
Model Adı |
Çıkış Gücü |
Çıkış Gerilimi
|
Çıkış Akımı |
Construction |
Data Sheet |
|
G10-340 |
3400W |
0 - 10V
|
0 - 340A
|
1U Rack |
|
G20-170 |
3400W |
0 - 20V
|
0 - 170A
|
1U Rack |
|
G30-112 |
3360W |
0 - 30V |
0 - 112A |
1U Rack |
|
G40-85 |
3400W |
0 - 40V
|
0 - 85A
|
1U Rack |
|
G60-56 |
3360W |
0 - 60V |
0 - 56A |
1U Rack |
|
G80-42 |
3360W |
0 - 80V
|
0 - 42A
|
1U Rack |
|
G100-34 |
3400W |
0 - 100V |
0 - 34A |
1U Rack |
|
G150-22.5 |
3375W |
0 - 150V
|
0 - 22.5A
|
1U Rack |
|
G300-11.5 |
3450W |
0 - 300V |
0 - 11.5A |
1U Rack |
|
G600-5.6 |
3360W |
0 - 600V |
0 - 5.6A
|
1U Rack |
|
|
|
| |
|
Ürün Listesi 5000W |
Model Adı |
Çıkış Gücü |
Çıkış Gerilimi
|
Çıkış Akımı |
Construction |
Data Sheet |
|
G10-500 |
5000W |
0 - 10V |
0 - 500A |
1U Rack |
|
G20-250 |
5000W |
0 - 20V
|
0 - 250A
|
1U Rack |
|
G30-170 |
5100W |
0 - 30V
|
0 - 170A
|
1U Rack |
|
G40-125 |
5000W |
0 - 40V
|
0 - 125A
|
1U Rack |
|
G60-85 |
5100W |
0 - 60V
|
0 - 85A
|
1U Rack |
|
G80-65 |
5200W |
0 - 80V
|
0 - 65A
|
1U Rack |
|
G100-50 |
5000W |
0 - 100V
|
0 - 50A
|
1U Rack |
|
G150-34 |
5100W |
0 - 150V
|
0 - 34A
|
1U Rack |
|
G200-25 |
5000W |
0 - 200V |
0 - 25A |
1U Rack |
|
G300-17 |
5100W |
0 - 300V
|
0 - 17A
|
1U Rack |
|
G600-8.5 |
5100W |
0 - 600V |
0 - 8.5A
|
1U Rack |
|
|
|
| |
| |
| |

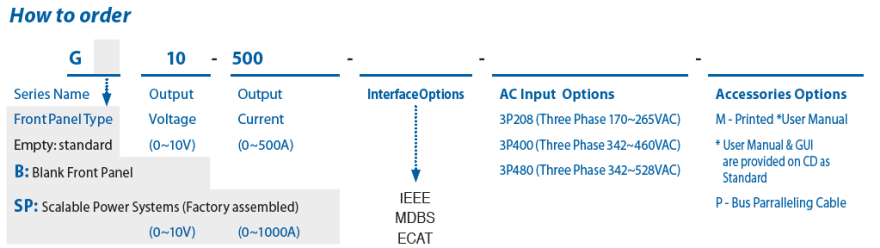

Factory Option |
Part Number |
LAN ( 1.5) - built-in |
|
USB - built-in |
|
RS-232/RS-485 - built-in |
- |
Isolated Analog Voltage/Resistive Programming/ Monitoring control interface (600V Isolation) - built-in |
- |
LAN Interface (Complies with ClassC) |
|
IEEE |
IEEE |
Modbus-TCP |
MDBS |
EtherCAT |
ECAT |
|
| |
Accessories |
Part Number |
Communication Cable RS485 |
GEN/485-9 |
Communication Cable RS232 (DB-9F) |
GEN/232-9 |
Communication Cable RS232 (DB-25F)
|
GEN/232-25 |
Serial Link Cable (included)
|
GEN/RJ45 |
|
| |
|
