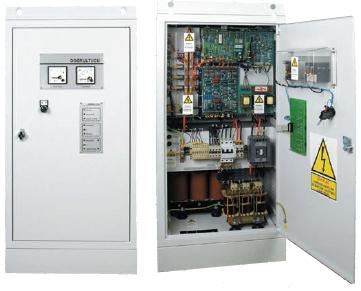

3 Faz Girişli Doğrultucu / Redresör |
|
|
|
|
| |
|
Konvansiyonel Doğrultucular Kurşun-Asit (Lead Acid) ve Nikel Kadmiyum (Ni-Cd) akülerin şarjı ve DC Güç ihiyacı olan elektronik sistemler için güvenilir ve tam regüleli DC Güç sağlar. Doğrultucular telekomünikasyon, enerji iletimi ve dağıtımı, deniz taşımacılığı, acil aydınlatma, güvenlik ve otomasyon sistemlerinin olduğu alanlarda ve çeşitli petrokimya endüstrilerinde kullanılabilmektedir.
|
| |
| Konvansiyonel Doğrultucularda yarı iletken olarak tristör elamanı kullanılmıştır. Faz kontrolu ve regülasyon, geniş gerilim aralığında yüksek güvenirlilik seviyesini garantileyen birçok karakteristiğe sahip ASIC (Application-Specific Integrated Circuit) ile gerçekleştirilmektdir. Çıkış gerilim regülasyonu otomatik akım sınırlamasına sahiptir. |
Konvansiyonel Doğrultucuların tasarım yapısı pek çok farklı sistem konfigürasyonlarına izin vermektedir. |
- Opsiyonel N+1 paralel yedekleme özelliği, doğrultucu çıkışlarında seri diyotların kullanımı ile sağlanmaktadır.
- Opsiyonel Akü/Yük Ayırma Birimi ve Yük Gerilimi Dönüştürücüsü (DC-DC Çevirici) ile sistem bağlanacak akü grubu ile beraber Kesintisiz DC Güç Kaynağı olarak kullanılabailir. Sistem AC varken yükü belirlenen DC gerilim ile besler bu arada akülerde tampon şarj gerilimi ile şarj edilir. Elektrik kesildiğinde DC Yük akülerden beslenmeye devam eder, kapanma gerilimine gelindiğinde Akü/Yük Ayırma ünitesi devreyegirereke yükün akü ile olan irtibatını keser. AC geldiğinde sistem ootomatik olarak çalışmaya devam eder
|
| |
|
| GENEL ÖZELLİKLER |
|
- Güvenilir Yarıiletken(Tristör) doğrultucu teknolojisi
- Düşük gerilim dalgalanması sonucu artan akü ömrü
- Modüler uyapı
- Akü şarjı ve/veya DC yük beslemesi
- Giriş ve Çıkış koruması
- Analog panel veya LCD panel ile izleme
- Aşırı sıcaklık koruması
- Elektronik Yüksek/Düşük Gerilim ve Akım Koruması
- 2 yıl ürün garantisi
- 10 yıl yedek parça garantisi
|
 |
|
| |
| |
 |
TEKNİK ÖZELLİKLER |
 |
| |
|
GİRİŞ |
| Gerilim |
220V / 230V /240V AC +%10 -%15 1F+N |
380V AC / 400V AC / 415V AC +%10 -%15 3F+N |
|
| Frekans |
50 / 60 Hz +/-%5 |
| Güç Faktörü |
>0,7 |
Koruma |
MCB veya MCCB |
Surge Protection (Metal oksit varistör) |
|
| ÇIKIŞ |
| Gerilim |
24, 48, 110 ve 220V DC |
| Akım |
15, 30, 60, 100, 150, 200, 300A |
| Ripple |
<%3 (Akü bağlı değilken) |
| Regülasyon |
1% |
| ŞARJ KARAKTERİSTİĞİ |
| Şarj Şekli |
Otomatik / Manuel UI |
| Şarj Tipleri |
Float / Boost / Equalize (manuel olarak opsiyonel) |
| Float Şarj |
2,23V/Cell Pb akü ; 1,40V/Cell NiCd akü |
| Boost Şarj |
2,40V/Cell Pb akü ; 1,55V/Cell NiCd akü |
| Equalize Şarj |
2,70V/Cell Pb akü ; 1,70V/Cell NiCd akü |
| GENEL ÖZELLİKLER |
| Koruma Sınıfı |
IP 20 (Yüksek koruma sınıfları opsiyonel) |
| Soğutma |
Fan ile |
| Renk |
RAL 7032 |
| Kablo girişi |
Alttan |
| ÇEVRE ÖZELLİKLERİ |
| Çalışma Sıcaklığı |
-5......+40C |
| Depolama Sıcaklığı |
-40.....+50C |
| Nem |
0..%90 (Yoğunlaşmamış) |
| Yükseklik |
2000m |
|
|
 |
|
 |
|
| Yukarıda belirtilen tüm spesifikasyonlar önceden haber verilmeden değiştirilebilir. |
| |
|
OPSİYONEL ÖZELLİKLER |
|
Toprak kaçağı algılaması |
|
Detaylı Harici Alarm Kontak Bilgileri |
|
Akü/Yük Ayırma Birimi (Aküden çalışmada akülerin derin deşajını önlemek için) |
| |
|
Şarj Gerilimi Sıcaklık Kompanzasyonu |
|
|
|
|
| |
|
|
|
|
|
|
